從設計到應用再到齒條齒輪的選擇！
從設計到應用再到齒條齒輪的選擇！
1、什么是齒條齒輪？
它是一種輪狀的機械零件，通過嚙合齒來傳遞扭矩。齒輪與其他帶齒的機械零件（不同的齒輪、齒條、蝸桿等）一起傳遞，以提供改變速度和扭矩、改變運動方向、改變運動形式等功能。齒輪機構由于具有傳動效率高、傳動比準確、輸出范圍寬等優點，被廣泛應用于工業產品中?；ユi齒輪的齒使其他齒輪旋轉以傳遞動力。也可以將兩個齒輪分開，用鏈條、履帶和皮帶帶動兩側的齒輪，傳遞動力。
2、鍵槽尺寸
使用注意事項
①啟動前，檢查齒輪是否安裝到位。
②不要將齒輪觸點偏向一端。
③避免無反沖使用。
④有適當?shù)臐櫥?/p>
⑤如果齒輪暴露在外面，請務必安裝防護罩以確保安全。
⑥轉動時請勿觸摸齒輪。
如果在運行過程中出現異常噪音或振動，請停止機器并檢查齒輪嚙合和裝配狀態。

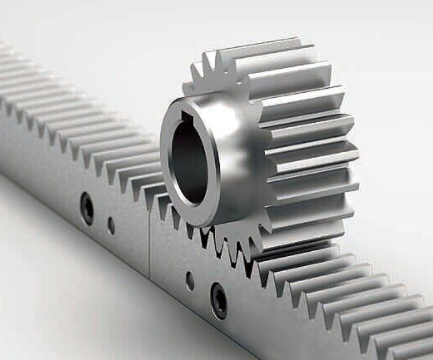

3、什么是齒條齒輪？
齒條的齒廓是直線（在齒面的情況下為平面）而不是漸開線，對應于具有節圓半徑的無限圓柱齒輪。有正齒輪和斜齒輪之分，正齒輪和斜齒輪是成對的。
機架組裝程序
機架可以安裝到任何長度的球棒上。裝配時，應調整兩齒條之間的間隙，使其與齒距相匹配。安裝機架需要定位銷。
**步
放置并擰緊機架
第二階段
使用倒檔量規放置下一個齒條。
第三步
檢查各個接口，并用圓棒檢查機架的平行度。
4、使用示例
用于印刷機
挖掘機用
用于木工機械
用于伺服電機動力傳輸
用于手動儲物柜
用于自動化工作平臺
用于包裝機
用于自動機床
5、什么是磁齒輪？
磁齒輪又稱磁輪，是一種利用磁鐵的吸引力和排斥力相互作用的原理的非接觸式動力傳輸裝置。
特征
無塵環境：可以在非接觸狀態下利用磁力，利用扭矩在需要無塵環境的真空中輸送產品。
低釋氣：特殊的表面處理使其可用于 10-5 PA 環境，以減少從大型機器到真空機器的釋氣。
低音炮：對齒輪、傳送帶等較老的傳動機器，具有超乎想象的低音炮效果。它可以提供一個干凈整潔的生產環境。
扭矩限制功能：當出現異常負載時，兩個磁力齒輪分別旋轉，實現扭矩限制功能。此外，由于是非接觸環境，沒有機械磨損，這些傳動工具的使用壽命比以前的齒輪更長。
降低成本：無需因磨損而更換零件，從而降低運營成本。重復真空待機對性能沒有影響，無需復雜且昂貴的設計。
使用示例
磁路設計
我們在磁環內部增加了弱磁部分，以加強磁環外部的磁力。與同類產品相比，這導致扭矩增加了 20%。
距離變化引起的扭矩曲線
使用注意事項
① 如果兩個磁鐵齒輪靠得很近，避免碰撞。強烈的沖擊可能會損壞磁齒輪。
② 磁鐵產生的磁場可能會對以下項目產生不利影響。例如：手機、磁卡、機械表等。
③ 因為是非接觸式傳動，不適合超高速旋轉，最高轉速1500轉。
