從設計點到應用的齒條齒輪

從設計點到應用的齒條齒輪

什么是齒輪？

通過嚙合齒來傳遞扭矩的輪狀機械零件。齒輪可以與其他帶齒的機械零件一起傳遞，以執行改變速度和扭矩、改變運動方向、改變運動形式等功能。齒輪機構由于具有傳動效率高、傳動比準確、輸出范圍寬等優點，被廣泛應用于工業產品中?；ユi齒輪的齒使其他齒輪旋轉以傳遞動力。也可以將兩個齒輪分開，用鏈條、履帶和皮帶帶動兩側的齒輪，傳遞動力。

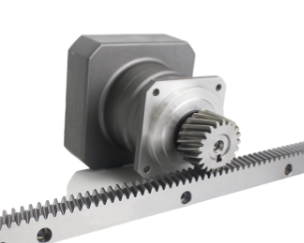

什么是機架？

齒條的齒廓是直線（在齒面的情況下為平面）而不是漸開線，對應于具有節圓半徑的無限圓柱齒輪。有正齒輪和斜齒輪之分，正齒輪和斜齒輪是成對的。

機架組裝程序

機架可以安裝到任何長度的球棒上。裝配時，應調整兩齒條之間的間隙，使其與齒距相匹配。安裝機架需要定位銷。

**步是找到并擰緊機架。

第二步是使用倒檔檔位放置下一個齒條。

第三步，逐個檢查各個接口，用圓棒檢查機架的平行度。

使用示例

用于印刷機

挖掘機用

用于木工機械

用于伺服電機動力傳輸

用于手動儲物柜

用于自動化工作平臺

用于包裝機

用于自動機床

什么是磁齒輪？

磁齒輪又稱磁輪，是一種利用磁鐵的吸引力和排斥力相互作用的原理的非接觸式動力傳輸裝置。

產品特點 無塵環境：采用磁力、非接觸、扭矩傳遞，可將產品輸送到需要無塵環境的真空環境中。

低釋氣：特殊的表面處理使其可用于 10-5 PA 環境，以減少從大型機器到真空機器的釋氣。

低音炮：對齒輪、傳送帶等較老的傳動機器，具有超乎想象的低音炮效果。它可以提供一個干凈整潔的生產環境。

扭矩限制功能：當出現異常負載時，兩個磁力齒輪分別旋轉，實現扭矩限制功能。此外，由于是非接觸環境，沒有機械磨損，使用壽命比齒輪等傳統傳動工具更長。

降低成本：無需因磨損而更換零件，從而降低運營成本。重復真空待機不影響性能，無需復雜設計。

使用示例

磁路設計：我們在磁環內部增加了弱磁部分，以加強磁環的外磁力，比同類產品增加20%的扭矩。

磁極磁路設計

磁性齒輪示例

距離變化引起的扭矩曲線

齒條齒輪使用注意事項：

①如果兩個磁鐵齒輪靠得很近，避免碰撞。強烈的沖擊可能會損壞磁齒輪。

②磁鐵產生的磁場可能會對以下項目產生不利影響。例如：手機、磁卡、機械表等。

③因為是非接觸式傳動，不適合超高速旋轉，最高轉速1500轉。
