滾珠絲桿的結構和用途
滾珠絲桿的結構和用途

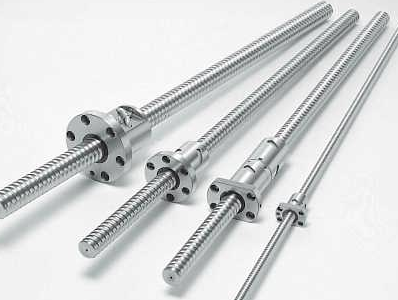

滾珠絲桿是將旋轉運動轉化為直線運動，將直線運動轉化為旋轉運動的理想產品。
原則
滾珠絲桿機構的工作原理與螺母與絲杠之間的傳動原理基本相同。如果螺釘可以旋轉而螺母不能旋轉，請旋轉螺釘。由于螺母和負載滑塊與導向段（直線導軌、直線軸承）相連，螺母的轉動自由度受到限制，螺母轉動。載荷只能在導向部件的作用下一起線性移動。
分類
按制造方法區分：
目前市場上有兩種主要類型的滾珠絲桿機構，具體取決于制造方法和精度。
磨削滾珠絲桿采用精密磨削方法加工（精度從CO-C7分為6個等級），精度高，但制造成本高，價格也高。
滾珠絲桿采用精密滾壓成型法制造（精度可分為C7至C10三個階段），雖然精度稍差，但制造成本也較低，因此價格低廉。
根據球循環
內循環
外循環
內循環式螺母徑向尺寸比外循環式螺母小，結構緊湊，剛性高，但制造困難。由于反向器制造困難，價格高。
滾珠絲桿機構端部固定方法
為了提高進給系統的工作精度，需要設計具有高傳動剛度的滾珠絲杠機構。除了提高滾珠絲杠本體的剛性外，滾珠絲杠機構還必須設計有足夠剛性的支撐結構。而且必須正確完成。安裝。影響支撐結構剛度的因素包括軸承剛度、軸承座剛度、軸承座與機械結構的接觸面積、軸承剛度等。
1、滾珠絲杠載荷及載荷方向
滾珠螺母是滾珠絲杠機構的核心部件。注意滾珠絲杠機構運行時，滾珠螺母不能承受徑向或扭矩載荷，只能承受沿絲杠軸向的載荷。對的軸向載荷通過絲杠軸。在設計過程中，徑向和扭矩載荷不會直接施加到螺母上。否則會延長滾珠絲杠機構的壽命。施加徑向負載和扭矩負載，可能會縮短或發生故障。絲杠彎曲，螺母內滾珠過載，傳動不穩定，精度降低，壽命明顯縮短。螺桿的徑向載荷主要是螺桿的自重。
滾珠絲杠機構通常與導向部件（直線導軌、直線軸承等）一起使用。滾珠絲杠通過螺母僅提供沿導向方向所需的軸向力，其所承受的各種徑向和扭矩載荷的載荷和工作臺由剛性導向件支撐。
2、絲桿端部支撐結構
螺桿有兩個基本的支撐結構。
(1) 固定端
固定端又稱固定端，是制造商為方便用戶而設計的標準結構，形成一個支撐單元，供用戶直接作為標準件訂購。圖為最典型的固定端結構
固定端支撐單元集成了軸承座、軸承、軸承外端蓋、調整環、鎖緊螺母、密封圈等部件。軸承座中使用兩個角接觸球軸承來支撐絲杠的端部。軸承允許螺桿在固定端受到軸向和徑向約束。裝配時，可將軸承的內圈和外圈用螺母和軸承外端蓋壓緊，以調整預緊力。
固定端支撐單元結構
1-鎖緊螺母；2-保護墊圈；3-鎖緊螺釘；4-軸承外端蓋；1-擋圈；2-軸承座；3-軸承
5軸承座；6-密封圈；7-調節環；8-軸承
(2) 終止支持
支撐端的結構比較簡單，僅由軸承片、彈性擋圈和軸承組成，螺桿的端部由支撐片的常用徑向球軸承支撐。這種類型的軸承徑向受約束，軸向不受約束，因此沒有限制。如果螺紋桿因熱變形而輕微拉伸，則支撐端可能會在軸向上輕微浮動。確保螺桿仍然是直的。
為方便用戶，廠家針對不同情況設計制造了不同形狀的螺桿端部支撐單元，作為用戶選擇的標準件。用戶可以直接從制造商的樣品中選擇合適的規格并立即組裝。交貨快，價格低，降低成本。照片顯示了常用的方形和圓形支撐單元的概述。
方形和圓形支撐單元之間的主要區別在于安裝方法。方形支撐單元可以用螺釘上下固定，也可以用螺釘附接固定在端面。圓形支撐單元可以直接安裝在上面。用安裝孔和法蘭固定。
(a) 方形固定端支撐單元 (b) 方形支撐端支撐單元 (c) 圓形固定端支撐單元 (d) 圓形支撐端支撐單元
用于絲杠端部支撐單元的軸承
滾珠絲杠機構是一種精密傳動部件。整個機構的剛度對傳動精度非常重要，兩端支撐的結構剛度直接影響整個機構的剛度。除了軸承座本身的優良剛性外，選用高剛性、高精度的滾動軸承也是提高支撐結構軸向剛性的一個非常重要的手段。
滾珠絲杠一般使用兩種軸承：
(1)推力角接觸球軸承
推力角接觸球軸承是高剛性、低扭矩、高精度的特種角接觸球軸承，能承受較大的軸向載荷，用于支撐螺桿的固定端。
單個角接觸球軸承只能承受一個方向的軸向載荷，因此通常兩對或四對應與第二個角接觸球軸承配對。由于軸承安裝方向的原因，成對使用的軸承通常標有V字形，以避免裝配和裝配錯誤。如果這對軸承可以組合成V形，則放置是正確的。
成對使用的角接觸球軸承
(2)深溝球軸承
通過使用滾珠絲杠機構，除了角接觸球軸承外，還可以使用深溝球軸承。深溝球軸承用于支撐螺紋桿的支撐端并承受徑向載荷。支撐端軸向自由，以補償螺桿熱變形的影響。
滾珠絲杠機構的典型安裝方法
滾珠絲杠機構兩端的支撐結構有四種不同的安裝方式，視使用情況而定。
一端固定，一端支撐
兩端固定
兩端支撐
一端固定，另一端自由
所謂固定支撐，是指利用一對角接觸球軸承對螺紋端進行軸向和徑向約束。
所謂的支持，也簡稱支持。采用深溝球軸承，僅徑向受約束，軸向不受約束。如果絲杠因熱變形而略微拉伸，可將絲杠端沿軸向略微抬起。
所謂自由支撐，是指懸空的導螺紋末端沒有支撐結構。
(1)一端固定，另一端支撐
滾珠絲杠機構最常見、最常用的安裝方式就是所謂的安裝方式，即一端固定，一端支撐。即螺桿的一端采用固定端，另一端采用支架。結束。
申請機會：
這種方法適用于中速、高剛度和高精度，也適用于導程和水平導程螺紋。
(2)兩端固定
兩端固定安裝方式是用兩個角接觸球軸承支撐絲杠兩端，使絲杠受到軸向和徑向的約束。環被壓縮。
在這種安裝方式下，螺桿和軸承之間沒有軸向間隙，允許在兩端的軸承上施加預載荷。調整預緊后，螺桿的軸向剛度約為螺桿和軸承軸向剛度的四倍。一端固定，一端支撐。由于壓桿穩定性問題和固有頻率高于單端固定端支撐安裝方法，螺桿的臨界速度顯著提高。但是，這種安裝方式也存在結構復雜、對導螺紋熱變形敏感等缺點。
申請機會：
這種方法適用于高速旋轉、高精度和長螺紋。
(3)兩端支撐
雙端支撐安裝方式中，螺桿兩端由深溝球軸承支撐，兩端軸承只限制螺桿的徑向，不限制軸向。
申請機會：
這種方法結構簡單，屬于通用且易于安裝的方法，適用于對中速、剛性、精度要求不高的一般場合。
(4)一端固定，另一端自由
一端固定而另一端可自由連接的事實意味著絲杠的一端采用固定支撐單元，而另一端在空氣中保持自由。
這種安裝方式還在固定端使用了兩個角接觸球軸承，因此螺桿不受軸向和徑向約束，軸承的內外圈由鎖緊螺母和軸承座壓緊。每個端蓋。螺桿的另一端是完全自由的，沒有應用支撐結構。
申請機會：
這種方法結構簡單，軸向剛度和臨界轉速低，絲桿穩定性低，因此一般絲桿長度較短，轉速較慢，如垂直放置時，只能使用如果。螺桿。這種支撐方式的設計應使導螺紋盡可能工作，以保證機構的工作精度。即引出螺紋的自由端在底部，固定端在頂部。這取決于引線和負載。重量使螺釘保持拉伸。
一般情況下，盡量采用兩端固定或一端支撐的安裝方式，支撐軸承為接觸角大（60°）、剛性高的特種角接觸球軸承。
