齒條齒輪選擇及標準

齒條齒輪選擇及標準

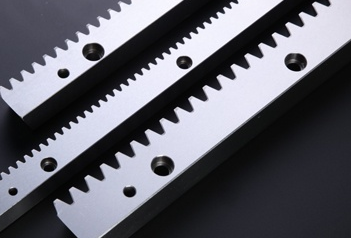

等級貨架是激光切割機、大型龍門機床、桁架地軌的專用貨架。機架為特殊供應。這些是高負載、高慣性的機器部件。驅動大慣量時，選擇大慣量電機會增加電機的體積。最重要的是，如果電機轉速過快，會損壞電機轉子，燒毀電機并引起慣量匹配問題。這時候可以加一個減速器來解決動態響應性能好的問題。您需要使用減速機（齒輪齒條）機構同樣適用）。

帶線性機構的齒條和小齒輪齒條選擇：

1、取決于彈性模量、旋轉方向和齒輪的精度。

2、選擇的機架長度為機構的工作長度加上預留的安全距離。標準機架的單根長度為1000mm，可切割至500mm。

3、齒條所能承受的**驅動力：這與齒條材料、加工工藝、彈性模量、齒輪模量有關。彈性模量：表示齒輪齒廓大小的數值。只有當兩個齒輪的彈性模量和壓力角相同時，才能進行粘合傳動。

m = d / z 其中 d 是參考圓的直徑，z 是齒數。彈性模量越高，承載能力越強。常用彈性模量：0.5、0.8、1.0、1.5、2.0、2.5、3.0；

根據實際應用，負載力*基本圓半徑*安全系數應小于允許的傳輸力。順便說一下，參考圓的直徑，即索引圓的直徑，會影響移動速度。具體計算公式如下。

w = 2Πn / 60。 v = wr。

加工工藝：以Mold 3 Precision 6S級右手齒條為例：熱處理方法感應淬火，齒面高精度磨削。

齒條材質：C45，硬度：可達50-55HRC。

齒輪模數：驅動力還與斜齒輪和齒輪齒條的精度有關。根據選型手冊，齒輪齒條的驅動力為27.5N/m，模具精度為3、24齒、6S。還有直牙

19.5N/m（充分潤滑，安全系數1.0，線速度1.5m/s，**允許驅動力）。
