如何正確安裝直線導軌?

如何正確安裝直線導軌?

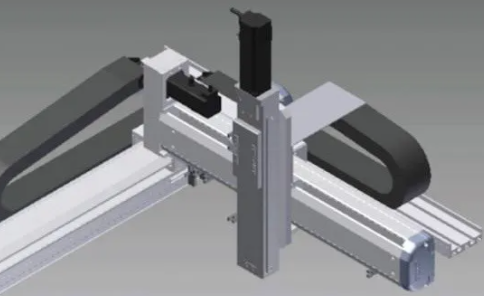

精密直線導軌在工業自動化中的廣泛應用。您需要掌握一定的安裝技巧。了解如何正確安裝直線導軌，以提高導軌的使用壽命和精度。

無橫向定位裝配面，保證從動側滑軌與參考側滑軌的平行度。

1.使用安裝數據安裝

首先用裝配螺釘將直線導軌下基準面固定在床身下裝配面上，然后用虎鉗將滑軌側基準面牢牢壓在床身側裝配面上?；壩恢?用扳手以恒定扭矩將導軌和導軌固定面固定在工作臺上。

2.從動側直線導軌的安裝

1.直線塊規法

將直線塊規放在兩條直線導軌之間，用千分尺校準直線塊規，使其與參考滑軌的側面基準面平行，然后對準從動滑軌，按此校準。塊規。從活動導軌的一端開始校準，并以恒定扭矩依次擰緊裝配螺釘。

2.移動平臺法

測量平臺的基準側固定有兩個滑塊，而從動側僅安裝一個滑塊，導軌和滑塊不固定在底座和平臺上。使用安裝在從動滑塊頂部的千分尺測量從動滑塊的側面參考平面。檢查從動直線導軌的一端并以恒定扭矩依次擰緊裝配螺釘。

3.模仿參考側的滑動方法

將直線導軌的兩個滑塊固定在基準側，一個滑塊固定在從動側固定平臺，然后將導軌固定到從動側，另一個導軌固定在床身和平臺上。根據參考側的滑軌移動平臺。從滑軌的一端，同時檢查可動側直線導軌的滾動阻力，并以恒定扭矩依次擰緊裝配螺釘。

4.專用工具法

使用專用工具定位從動滑軌并按特定扭矩順序擰緊裝配螺釘。
